Medición y detección de nivel

La medición de nivel de líquidos, pastas, sólidos granulados o gases licuados suele realizarse en depósitos, silos o containers móviles. Para una medición de nivel continua, medición de densidad e interfase, además de la detección de nivel, ponemos a su disposición una amplia gama de sensores de nivel basados en los distintos principios de medición.

El medidor radar guiado Levelflex funciona con pulsos de radar de alta frecuencia que se emiten y guían a lo largo de la sonda. Cuando el pulso llega a la superficie del producto, se refleja una parte debido a un cambio del valor de la constante dieléctrica relativa. El Time-of-Flight entre que se emite y recibe el pulso es medido y analizado por el instrumento y constituye una medición directa de la distancia entre la conexión a proceso y la superficie del producto.

Ventajas

  • Medición fiable: insensible a las superficies de producto y los obstáculos del depósito.

  • Seguridad de medición adicional mediante evaluación «fin de sonda» (EoP)

  • Medición segura también durante el llenado

La medición de nivel con sensor de radar es una solución segura incluso bajo condiciones de proceso extremas (presión, temperatura) y vapores. Micropilot también se puede utilizar en aplicaciones higiénicas para medición de nivel sin contacto. Las versiones Micropilot están disponibles para diferentes industrias como la de agua/aguas residuales, la industria alimentaria, de ciencias de la vida o la industria de procesos. Están disponibles diversas versiones de antena para cada aplicación de radar.





Nuevos sensores de nivel continuo por radar 80 GHz

Garantizan una medición de nivel precisa incluso en presencia de polvo, espuma y líquidos corrosivos.

Aptos para altas temperaturas y aplicaciones exigentes.

El sensor ultrasónico Prosonic se basa en el principio de medida del Time-of-Flight. El sensor emite pulsos ultrasónicos, la superficie del producto refleja la señal y el sensor la detecta de nuevo. El Time-of-Flight de la señal ultrasónica reflejada es directamente proporcional a la distancia recorrida. Si la geometría del depósito es conocida, se puede calcular el nivel.
Ventajas:
  • Medición sin contacto ni mantenimiento
  • Medición insensible a las propiedades del producto, como el valor de la constante dieléctrica o la densidad
  • Calibración sin llenado o descarga
  • Efecto de autolimpieza gracias al diafragma vibrante del sensor

La medición de nivel capacitiva se basa en el cambio de capacitancia de un condensador. El sensor de nivel capacitivo y la pared del depósito forman un condensador cuya capacitancia depende de la cantidad de producto en el depósito: un depósito vacío tiene una capacitancia menor; un depósito lleno, una mayor.

Ventajas

  • Principio de medición contrastado y ensayado – robusto y seguro

  • Sonda de adaptación universal

  • Operación igualmente fiable en productos viscosos o que generen fuertes adherencias

  • Sencilla puesta en marcha

La resistencia entre dos electrodos de medición cambia con la presencia o ausencia de producto. En sondas de varilla única, la pared del depósito eléctricamente conductiva funciona como contra electrodo.

Ventajas

  • Detección multipunto con una conexión a proceso

  • Instrumentación sencilla

Equipo compacto para la medición de la conductividad y el grosor de las adherencias que se acumulan de forma continua

Liquitrend QMW43 fue desarrollado para la industria de alimentos y bebidas. Ayuda a los clientes a:

  • Garantizar la seguridad de producto
  • Mejorar la calidad
  • Aumentar la disponibilidad de sus instalaciones.

Al medir el grosor de las adherencias en tanques y tuberías, sin necesidad de abrirlos y hacer una inspección visual, identificará de manera precisa la necesidad de limpieza.
Además de ayudarle a optimizar su proceso de limpieza al permitirle saber cuándo éste ha sido efectivo.

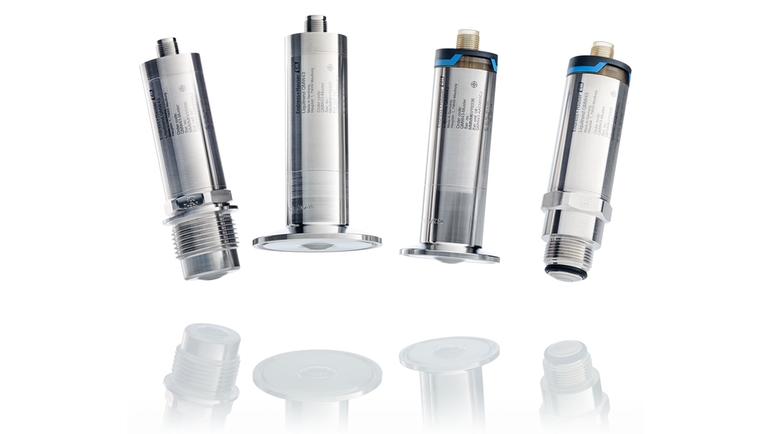

Liquitrend QMW43: dispositivo compacto para la acumulación continua de espesor y medición de conductividad

Ámbito de aplicación

  • Optimización de la limpieza, monitorización de la homogeneidad del blending y diferenciación de los productos según sean productos líquidos, partículas sólidas en suspensión, productos pastosos, etc.

  • Pasa el uso en depósitos de almacenamiento, mezclado y proceso con o sin agitador, tuberías y equipos periféricos

  • Conexiones a proceso: roscas y conexiones higiénicas

  • Diseño del sensor: montaje enrasado, rugosidad superficial Ra < 0,76 µm

  • Temperatura: –20 a +100 °C (–4 a +212 °F), CIP/SIP a 150 °C (302 °F) durante 1 hora

  • Certificados y declaraciones: 3A, FDA

Micropilot FWR30 – El sensor de nivel por radar conectado a la nube

Simplicidad constante desde cero. El radar IIoT es un transmisor de nivel inteligente con tecnología de alta gama en un sensor económico. Junto con los servicios digitales de Netilion Value, Netilion Inventory o SupplyCare Hosting, el sensor de nivel inalámbrico alimentado con batería garantiza una monitorización de nivel remota fiable.

  • Rango de medición: hasta 15 m.
  • Precisión: ± 10 mm (0.39 in)
  • Funciona con baterías con conectividad inalámbrica y móvil (> 10 años de duración de la batería)
  • Comunicación: tarjeta SIM con comunicación segura (NB-IoT, LTE-M con sustituto 2G)
  • Intervalo de medición: 1 min a 24 h (seleccionable)
  • Intervalo de transmisión: 15 min a 24 h (seleccionable)
  • Puesta en marcha rápida y fácil (puesta en marcha y operación a través de Netilion Value)

Micropliot FWR30 - smart level transmitter

Ámbito de aplicación

  • Medición de nivel y seguimiento en depósitos de plástico transportables como los IBC

  • Medición de nivel y gestión de inventario en depósitos de plástico que no están ubicados en una sola planta (multiplicidad de estaciones)

  • Medición de nivel y gestión de inventario en depósitos de plástico fijos y transportables en producción; sin posibilidad de fuente de alimentación, contando con una puesta en marcha fácil y rápida y monitoreo transparente de nivel de stock

×
